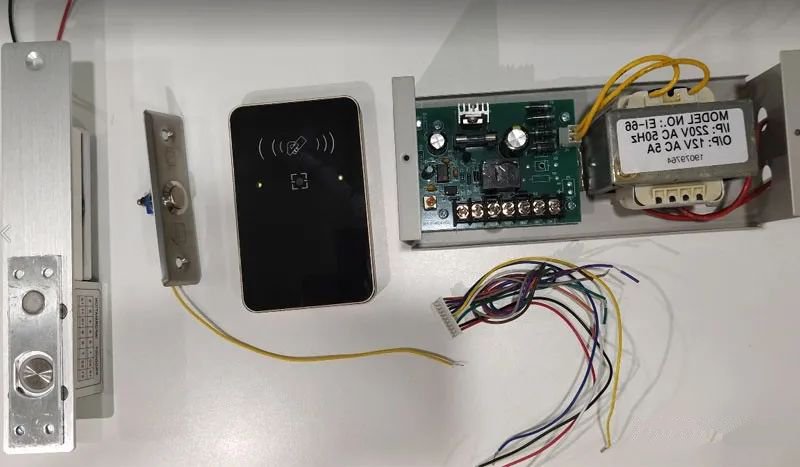

門禁電源一體機如何接線？電插鎖如何接線？如何接入到門禁專用電源中，門禁系統一般用到的器材有：一體機、門禁專用電源、電插鎖、出門按鈕、端子線。他們是如何接入到門禁電源中的呢？前天，在我們?nèi)蹼奦IP技術群中也有朋友問起。

本期我們一起來看下如何門禁設備具體如何接線？

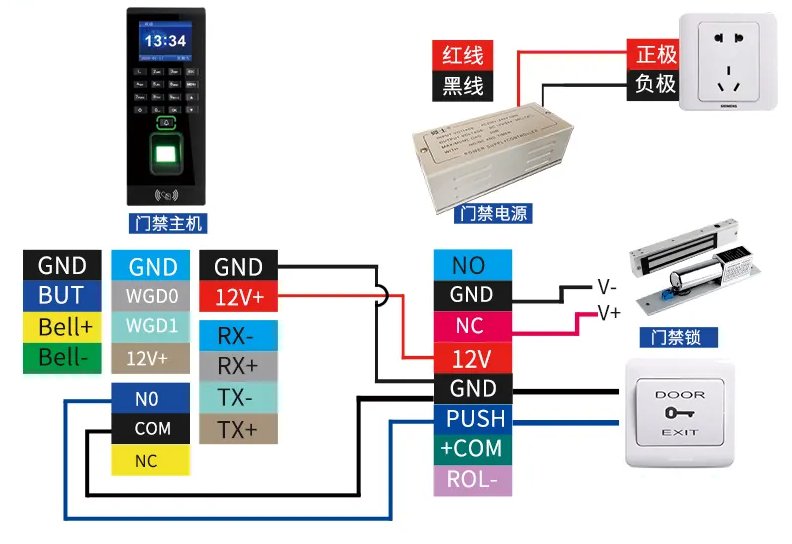

一、門禁各類設備如何接入到電源中

在接線之前，要斷點，所有接線不允許帶電操作，先斷電。

一：接門禁一體機|門禁設備

1、先接設備電源，將門禁一體機的10P(或8P)端子線的電源正級(紅線)接到電源箱的12V，電源負極(黑線)接到電源箱的GND。

2、接開鎖信號，將門禁一體機端子線的繼電器公共端COM(白線)接到電源箱的GND，也就是說將COM與GND短接；繼電器常開NO(黃線)接到電源箱的PUSH，若電源箱有兩個PUSH，則接到第一個PUSH，標識為PUSH1或PUSH2。

二、接電鎖

電插鎖與磁力鎖線接都相同，電鎖的紅色線接到電源箱的NC，電鎖的黑色線接到電源箱的GND。若電鎖無紅黑線則不區分正負極。

三：接出門按鈕

將門禁設備的出門按鈕IN1(藍線)，接到出門按鈕一端，出門按鈕另一端，用一根單獨的線接到GND。

出門按鈕還有另一種接法：按鈕端的線，不接掃碼門禁設備，直接接到門禁電源的PUSH，另一端還是GND，此種接法的優勢是：門禁設備拆卸后，使用按鈕還能開門。出門按鈕的接線，不區分正負極。

注意：門禁設備端子線，其它不使用的線，逐根用電工膠布包好?，F(xiàn)在通電進行測試。

四：接網絡

若門禁設備不需要網絡則忽略這一步。將門禁設備四芯端子線按如圖所示接好，端子插入設備。

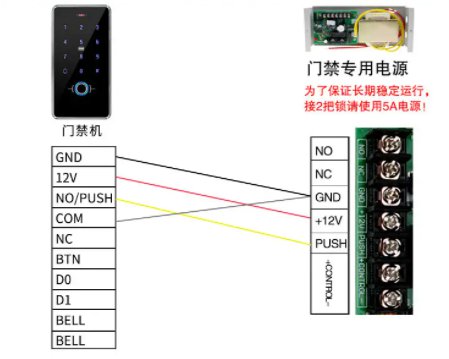

這里面重點說下，門禁一體機如何接入電源中：

一般是12v-12v、gnd-gnd、com-gnd、no-push，也就是我們常說的

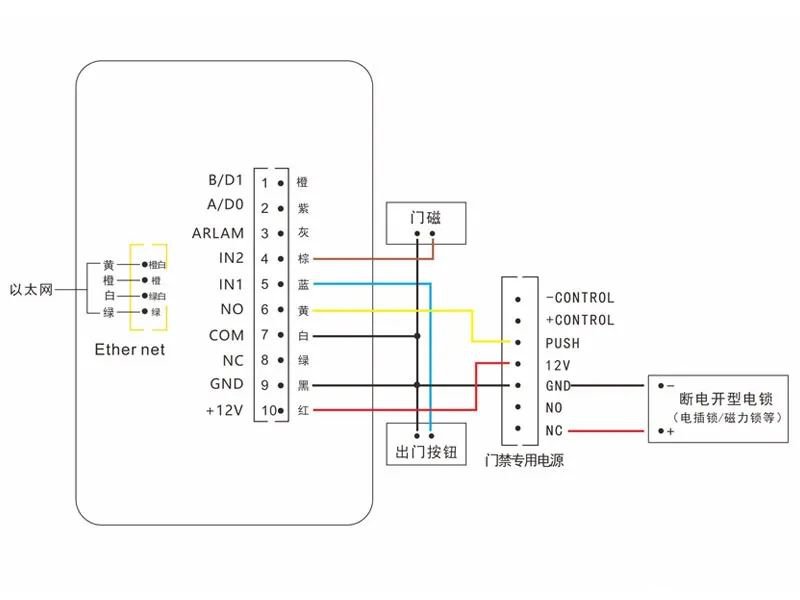

12接12V，負極(黑線）接gnd，公共端接接gnd，常開接push，最后就是這張圖：
